ベルトの張力が適正でも、伝動装置全体が健全とは限りません。負荷が増えたときの滑り、プーリの摩耗、軸受の状態、回転に伴う振動などは、張力の数値だけでは判断できないためです。
当社が目指すのは、スマートフォンで測定した張力を入口に、回転数、見かけのスリップ率、温度、次数解析の結果を同じ設備の記録として結び付ける診断アプリです。複数の情報から異常の候補を絞り、再測定や整備の判断を支援することを重視します。
本稿は開発構想を説明するものです。記載する機能の実装、対応端末、測定範囲、精度、公開時期を保証するものではありません。機能ごとの実機検証を経て、適用範囲を定める方針です。
この記事の内容
- 5つの情報が受け持つ役割
- 1 張力測定を信頼できる出発点にする
- 2 回転数は撮影できることより測定の確かさが重要
- 3 見かけのスリップ率で伝わり方を確かめる
- 4 温度は条件をそろえて変化を読む
- 5 次数解析で回転に伴う成分を追う
- 複数の結果から次に確認する項目を絞る
- 当社が考える段階的な開発
- 安全を測定より優先する
- 張力調整を設備改善につなげる
- 参考資料
5つの情報が受け持つ役割
静止時の張力と運転中の各データを同時に測るわけではありません。測定時刻、負荷、運転条件を記録し、比較できる状態でつなぐことが統合診断の基本です。
1 張力測定を信頼できる出発点にする

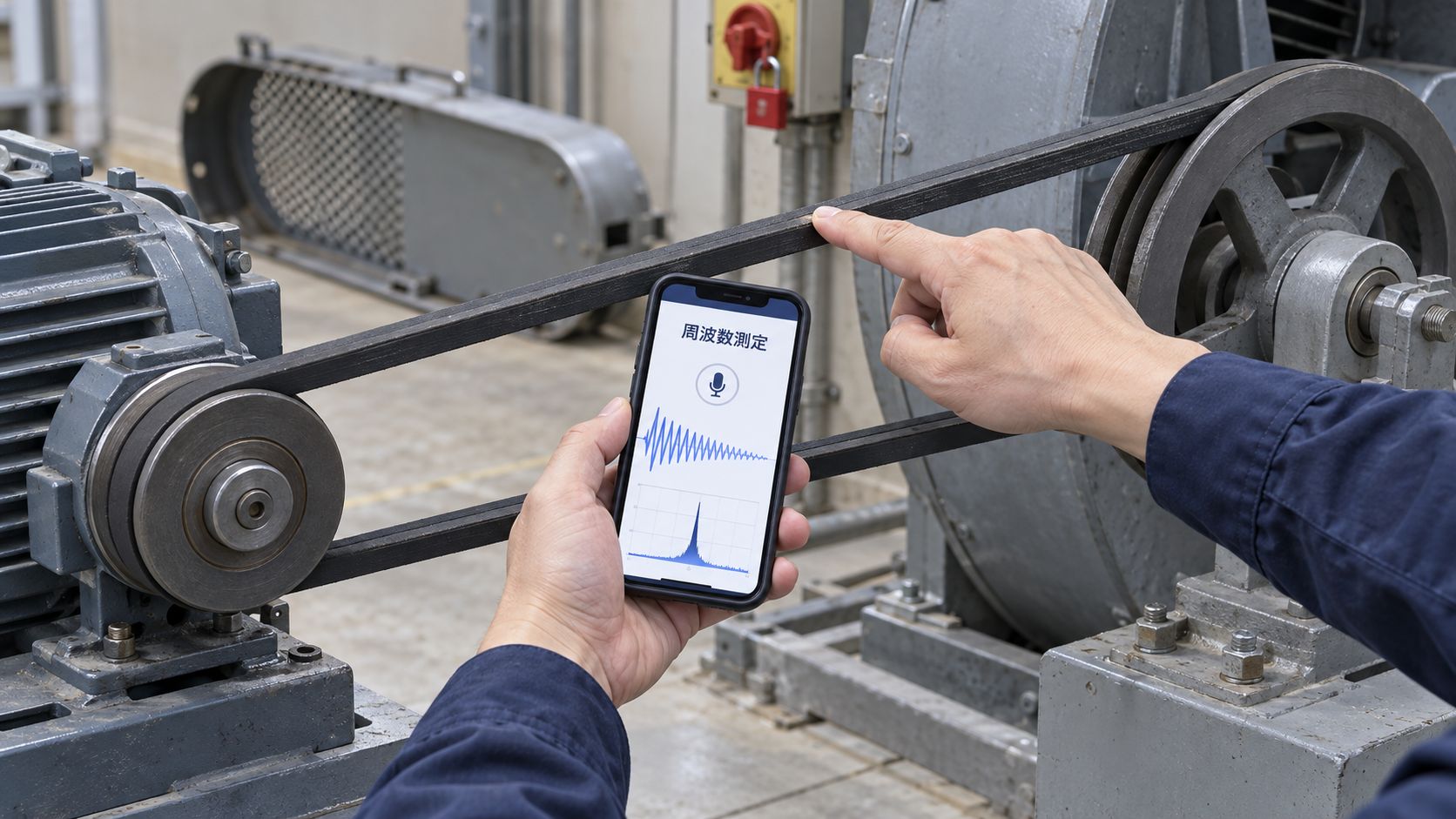

音波式張力測定は、停止したベルトのスパンを軽く弾き、その固有振動数から張力を推定する方法です。Gates製の音波式ベルト張力計U-550は、ベルトの質量、スパン長などを入力して張力に換算します。[1]
正確な張力測定と適正張力の最終確認には、メーカー指定の測定条件に従い、Gates製の音波式ベルト張力計U-550等の専用測定器を使用することが必要です。
理想的な弦の近似では、張力は単位長さ当たりの質量に比例し、スパン長と固有振動数のそれぞれの二乗に比例します。したがって、音を拾えることと、正しい張力を表示できることは別です。型式に合った質量データ、ベルトがプーリから離れる接点間のスパン長、基本振動の識別が必要になります。
アプリでは、周波数の再測定とばらつきの表示を基本に、対応するメーカー・型式・質量データの出典を管理する構想です。換算条件が不明なときは張力値を無理に表示せず、周波数の記録にとどめます。連結ベルトでは、単体ベルトと同じ扱いにしないことも重要です。
カメラによる寸法推定は入力補助の候補ですが、撮影角度や距離による誤差を伴います。たとえば、他の条件が同じでスパン長を5％大きく入力すると、弦近似での計算張力は約10％大きくなります。初期段階では実測寸法を基準とし、画像推定は既知寸法との照合後に適用範囲を判断します。
短いスパンではベルトの曲げ剛性も測定に影響するため、弦の近似を無条件には適用できません。[1] 張力の合否は対象ベルトと装置のメーカー指定値を優先し、新品取付時と運転後の点検条件も区別します。
2 回転数は撮影できることより測定の確かさが重要
回転数は、伝動比の確認と次数解析の基準になります。カメラで識別点を追跡する方式と、ストロボで回転を見かけ上静止させる方式は、原理の異なる候補です。専用ストロボは非接触で回転数やベルトの挙動を確認する機器として利用されています。[2]
ただし、模様の繰り返しや撮影周期によって、実際とは異なる回転数や逆回転に見える場合があります。ストロボでも、静止して見えた点滅数が実回転数と一致するとは限りません。識別点の数、照明、露光、フレーム時刻を確認し、基準回転計との照合が必要です。
iPhone 16eの撮影機能は開発に利用する候補ですが、端末仕様だけで回転計としての精度は保証できません。[3] 内蔵ライトの点滅周期やパルス幅についても実測し、精度が足りない条件では専用回転計や外部ストロボの測定値を取り込む設計を検討します。
3 見かけのスリップ率で伝わり方を確かめる
Vベルト伝動では、駆動側の回転数と両プーリの有効径比から、滑りがないと仮定した従動側の回転数を計算できます。その理論値に対する実測回転数の不足割合を、本稿では「見かけのスリップ率」と呼びます。
例えば、駆動側が1,500 min⁻¹、有効径が駆動側100 mm、従動側200 mmなら、理論上の従動側回転数は750 min⁻¹です。実測値が735 min⁻¹なら、不足分15を750で割った見かけのスリップ率は2％となります。これは説明用の計算例であり、2％を合否の基準とするものではありません。
この値には、接触面での滑りだけでなく、ベルトの弾性変形に伴うクリープ、有効径の推定誤差、溝の摩耗、回転数測定の誤差が含まれ得ます。プーリ外径をそのまま有効径として用いると、滑りを過大・過小に評価する可能性があります。また、速度比のずれは、そのまま動力損失率や省エネ効果を意味するものではありません。
負荷が変化する設備では、両軸の回転数を同時、または十分に近い時刻に測ることが重要です。1台のスマートフォンで順番に撮影する方式は、安定運転が確認できる条件に用途を限定する必要があります。異なる時刻の値を組み合わせて、精密な滑り測定と称することはできません。
同期ベルトは歯のかみ合いで伝動するため、Vベルトと同じ滑り判定をそのまま適用しません。歯数比、計測誤差、過渡的な弾性変形、歯飛びなどを区別した評価が必要です。
4 温度は条件をそろえて変化を読む
ベルト、プーリ、軸受ハウジングの温度は、異常を調べる補助情報になります。ただし、高温という結果だけで張力不足や芯ずれを断定することはできません。負荷、周囲温度、運転時間、冷却条件なども関係するためです。
温度は外部の放射温度計や適切な接触式センサーで測定し、手入力または対応機器との通信で記録する構想です。iPhone 16eの通常のカメラや内蔵センサーを、設備表面の赤外線温度計として扱うことはできません。[3]
放射温度計は対象物の放射率と測定スポットの大きさに注意が必要です。[4] 光沢金属とゴムの表示温度を無条件に比較せず、同じ位置、距離、設定、負荷、暖機時間で傾向を見ます。軸受ハウジングの表面温度は、軸受内部温度そのものではありません。
5 次数解析で回転に伴う成分を追う
次数解析（Order解析）は、音や振動の周波数を、基準軸の回転周波数に対する倍率で整理する方法です。1,800 min⁻¹は毎秒30回転なので、30 Hzは1次、60 Hzは2次です。回転数が変わっても同じ次数として追える成分を調べることで、回転との関係を見やすくします。[5]
安定回転時には、周波数を回転周波数で割って次数を確認できます。一方、加減速中は、記録した回転数の時間変化と音・振動信号を同期させ、回転角に基づく再標本化などを行う必要があります。[6] 後から平均回転数を入力するだけでは、本格的な変速時の次数追跡にはなりません。
重要なのは、ピークの次数だけで故障名を決めないことです。1次や2次の増加は原因を調べる手掛かりですが、特定の不具合を一意に示すものではありません。ベルト一周に関係する周期や従動軸由来の成分は、選んだ基準軸に対して整数次数になるとも限りません。
また、マイクが捉える空気伝搬音と、機械に取り付けた加速度センサーが測る構造振動は別の量です。スマホの録音を、そのまま軸受振動や超音波診断の代用とは扱いません。初期段階では音響の傾向把握に用途を限定し、詳細診断には適切な外部センサーとの連携を検討します。
複数の結果から次に確認する項目を絞る
例えば、ある設備で「停止時張力が指定範囲を下回る」「同じ負荷で見かけのスリップ率が以前より増える」「ベルト周辺の温度が上昇する」という変化が重なったとします。張力不足を候補に挙げる根拠は増えますが、溝の摩耗や汚染、過負荷も確認すべきです。
一方、張力と速度比が安定しているのに回転関連の振動が増えるなら、さらに張力を上げるのではなく、プーリの振れ、据付状態、軸受などの点検を検討します。これらは診断の考え方を示す例であり、当社アプリによる検証済みの事例ではありません。
アプリの役割は、測定値を並べることに加え、測定条件の違いやデータ不足を示し、次の確認項目につなぐことです。根拠が不足するときには「判定保留」とし、整備前後を同じ条件で比較できる記録を残す設計を目指します。
当社が考える段階的な開発
まず、音波式張力測定と回転数測定をそれぞれ基準器と比較し、測定範囲、再現性、誤認条件を確認します。次に、設備情報と測定条件を共通化し、見かけのスリップ率と外部温度計の記録を統合します。次数解析は、回転情報と信号の同期精度を検証したうえで段階的に追加する構想です。
有用性の評価では、数値の一致だけでなく、同じ人が繰り返した場合と担当者が替わった場合の再現性、周囲の騒音や照明の影響も確認します。診断結果を自動表示する場合は、実際の点検結果と照合し、見逃しと誤警報の両方を評価します。寿命予測や自動故障判定は、十分な実機データが必要な別段階の課題です。
安全を測定より優先する
張力測定、寸法の実測、マークの取付け、センサーの設置は、装置を停止し、電源遮断と再起動防止を含む所定の安全手順に従って行います。運転中の測定はガードを維持し、安全に観察できる位置から非接触で行える場合に限ります。安全に測れない設備は測定対象から外します。
ストロボで止まって見えても機械は回転しています。手や工具を近づけず、設備メーカーと事業所の安全基準を優先してください。防爆が必要な場所では、一般のスマートフォンや計測器を持ち込まないでください。
張力調整を設備改善につなげる
張力はベルト保全の重要な出発点です。そこに運転中の速度比、温度、回転関連の音や振動を加えることで、単一の測定では見落とす変化を調べやすくなります。当社は、各測定の限界を明確にしながら、現場の点検と改善に使える診断アプリの具体化を目指します。
ベルトの選定、張力管理、伝動装置の点検については、ヴェルデ・トレーディングへご相談ください。
