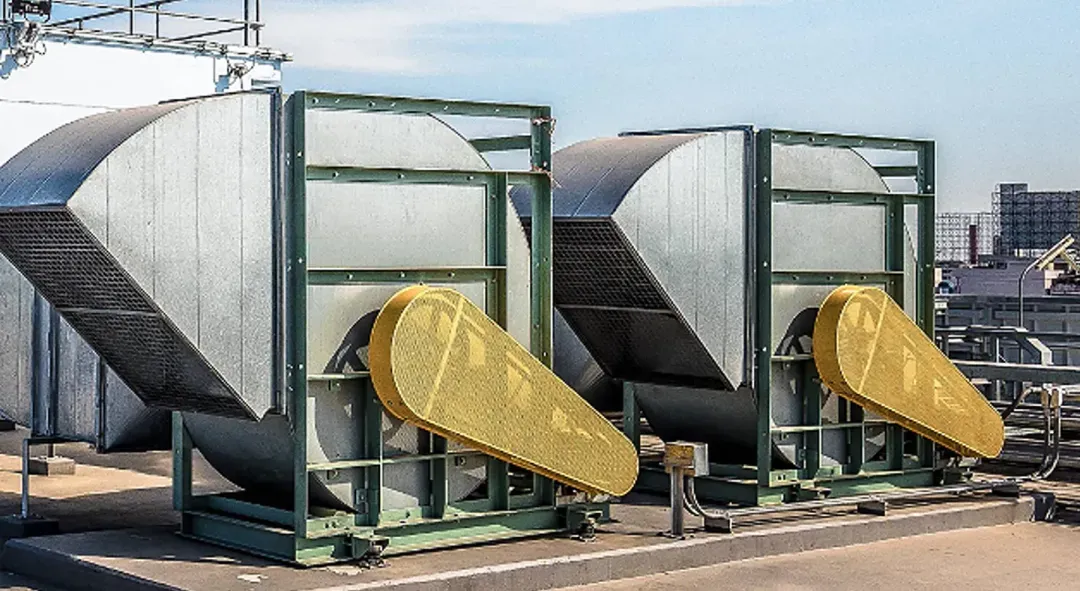

ファン、ブロワ、空調機などのベルト駆動設備では、高効率ベルトへの更新が省エネにつながる可能性があります。ただし、効果を決めるのは製品の公称値だけではありません。既設の状態、選定・施工、運転条件を合わせて評価することが重要です。［1］
判断基準は「同じ仕事を、より少ない電力で行えるか」
ベルトの伝動効率、設備の消費電力、必要な風量・圧力を分けて考えます。電力が下がっても、必要な設備能力まで落ちていれば、同等性能での省エネとはいえません。
この記事の内容
- 損失は、ベルト単体だけで決まらない
- 「伝動効率」と「電力削減率」は別の指標
- 交換方式は、改造範囲と負荷条件から選ぶ
- 交換前後は、同じ仕事点で比較する
- 年間削減量と費用対効果を試算する
- よくある疑問
- まとめ：製品選定と実測を一体で進める
1．損失は、ベルト単体だけで決まらない
ベルト伝動では、曲げ変形や接触部のすべりなどでエネルギーが失われます。損失の割合は、負荷・回転数・プーリ径・張力などで変わるため、一つの要因だけでは説明できません。［1］［2］
2．「伝動効率」と「電力削減率」は別の指標
伝動効率は、伝動系に入る軸動力に対し、出力側にどれだけ伝わるかを示します。設備の電力削減率は、交換前後の電気入力を比較した値です。両者を同じ意味では使えません。
計算例：効率95％から98％へ改善すると仮定した場合
出力側の必要軸動力が同じなら、伝動系への入力削減率は
（1 − 0.95 ÷ 0.98）× 100 ≒ 3.06％です。［1］
特定製品の実測比較ではありません。電気入力の削減率として扱うには、モータやインバータなどの効率が変わらないという仮定も必要です。
3．交換方式は、改造範囲と負荷条件から選ぶ
既設設備の改善には、現状の適正化、高効率Vベルトへの更新、同期ベルトへの方式変更などの選択肢があります。公称効率の大小だけでなく、設備停止、改造費用、保全性を含めて比較します。［1］
高効率Vベルトの一例：Gates Quad-Power 4
Quad-Power 4は、低伸びコードによる張力安定性を特徴とするノッチ付きVベルトです。Gatesは再張力調整不要を訴求し、公式製品情報では最大98％の効率を示しています。ノッチ形状は、プーリに沿って曲がる際の柔軟性にも関係します。［3］［4］
ただし、最大値はすべての設備で得られる保証値ではなく、交換前に対する電力削減率でもありません。また、再張力調整不要という特徴は、正しい選定と初期張力設定、健全なプーリ・支持構造を前提に評価します。
「再張力調整不要」は「点検不要」ではありません
ベルトの傷や異常摩耗、プーリの状態、芯ずれ、軸受の異常、取付部の緩みは引き続き確認します。異常が見つかった場合は、張力だけで対処せず原因を調べます。［4］
既設プーリを使う場合の確認事項
同じ「Vベルト」という名称でも、すべてが互換ではありません。断面、長さの基準、溝寸法・溝角、最小プーリ径、芯間距離、必要本数、軸荷重を確認します。見かけの幅が近いだけで置換したり、設計計算なしに本数を減らしたりしないことが重要です。［1］［3］
ノッチ付きVベルトと同期ベルトの違い
ノッチ付きVベルトの切り欠きは、同期ベルトのようにプーリの歯とかみ合うためのものではありません。V溝で摩擦を利用する伝動方式であり、張力不足によるすべりが起こり得ます。歯のある外観だけで両者を同じ方式と判断しないようにします。［1］
Quad-Power 4／ターミネーターの製品・選定情報を見る →
4．交換前後は、同じ仕事点で比較する
ベルト交換の評価では、入力電力と従動回転数を同時に確認します。すべりが減って回転数が上がると、伝動が改善しても、ファンの負荷増加によって入力電力が下がらない場合があります。［1］［2］
ファンでは、わずかな回転数差にも注意
同じファン・同じ流体密度で相似則が適用できる条件では、軸動力は回転数の3乗に概ね比例します。回転数が1％上がると、軸動力比は1.01³ ≒ 1.0303、約3.03％の増加です。これは電気入力に無条件で適用できる式ではありません。［2］
ダンパやバルブの位置だけを合わせても、風量・流量・圧力が同じとは限りません。実際の仕事点を確認します。静揚程が大きいポンプなどでは、運転点の変化を単純な3乗則だけで補正しないことも重要です。［2］
現場での検証手順
- 交換前：代表的な運転状態で基準データを取得します。瞬時値だけでなく、変動幅が分かる時間記録を残します。
- 施工時：摩耗・芯ずれを確認し、指定張力で据え付けます。交換・調整した部品と作業内容を記録します。
- 交換後：暖機後に同等の仕事点で再測定し、複数回の測定で再現性を確認します。
- 継続確認：一定の運転期間を置いて再測定し、効果の持続と設備状態を確認します。
測定差が、計器の精度や運転変動と同程度なら、効果を断定しません。また、プーリ交換・芯出し・給脂などを同時に行った場合は、改善全体の効果とベルト単体の効果を区別します。
安全上の注意：張力測定・調整・芯出しは、停止と動力遮断、誤起動防止を確認して行います。運転中の計測はガードを維持し、安全な測定点や固定センサを使用してください。電気計測は必要な資格・技能を持つ担当者が実施します。
5．年間削減量と費用対効果を試算する
年間効果は、実測した削減電力と運転時間から求めます。モータ銘板の「75 kW」は通常、定格の機械出力であり、実際の電気入力75 kWとは異なります。試算では両者を混同しないことが重要です。
試算条件：特定製品の性能値ではない仮定計算
交換前の平均電気入力を75 kW、年間運転時間を6,000時間、電力量単価を20円/kWhと仮定します。下表の削減率は感度を見るための設定値で、導入実績や保証値ではありません。
計算の基本
年間削減電力量［kWh］
＝ 平均削減電力［kW］× 年間運転時間［h］
年間電力量料金削減［円］
＝ 年間削減電力量［kWh］× 電力量単価［円/kWh］
負荷が時間帯や季節で変わる場合は、運転状態ごとの削減電力と時間を掛け合わせ、合計します。契約に応じた単価を使い、基本料金の低減は電力量料金と分けて確認します。
単純回収年数は「追加投資」で見る
通常の定期交換と比べる場合、評価対象は高効率化に伴う追加費用です。ベルト価格差だけでなく、プーリ変更、施工、測定、追加の設備停止など、必要な範囲を含めます。通常交換より前倒しする場合は、その判断に必要な費用も含めて比較します。
単純回収年数［年］＝ 追加投資額［円］÷ 年間正味削減額［円/年］
たとえば追加投資30万円、年間正味削減額27万円と仮定すると、単純回収年数は約1.11年です。実際には、追加の維持費などを控除した正味額で評価します。
「効果の見せ方」で避けたいこと
摩耗した旧ベルトと、芯出し・張力調整を済ませた新品ベルトの比較では、製品差に整備効果が加わります。実際の更新効果としては有用ですが、その全量を特定製品固有の優位性として示すことはできません。
製品そのものの差を検証する場合は、比較するベルトをそれぞれ適正に選定・施工し、仕事点と測定条件をそろえます。「どの状態と、何を比較した数字か」を明記することが、説得力のある改善報告につながります。
6．よくある疑問
Q．再張力調整不要のベルトなら、初期張力は大まかでよい？
いいえ。初期張力はメーカー指定に合わせます。再張力調整の負担低減と、初期設定の省略は別の話です。プーリ摩耗や取付部の緩みがあれば、ベルト以外の是正も必要です。［3］［4］
Q．超音波や振動が下がれば、省エネできたといえる？
設備状態の変化を捉える補助情報にはなりますが、電力削減の直接的な証明ではありません。超音波は測定点・設定・接触条件をそろえ、音や数値の推移を比較します。省エネの判定は有効電力と仕事点で行います。［5］
Q．どの設備から検討するとよい？
長時間運転し、交換前後の負荷条件をそろえやすいファン・ブロワなどが、検証を始めやすい候補です。運転時間が短い設備では、省エネだけでなく交換工数や停止回避の価値を分けて評価します。
7．まとめ：製品選定と実測を一体で進める
Vベルトの省エネは、高効率製品へ交換するだけで完結しません。適切な選定、張力・芯ずれ・摩耗の管理、そして同じ仕事点での実測がそろって、導入効果を判断できます。「何％下がったか」だけでなく、「必要な能力を維持し、同じ条件で再現できるか」まで確認することが重要です。
ベルト駆動設備の改善を検討する際は、設備用途、使用ベルト、モータ容量、プーリ寸法、回転数、運転時間、現在の課題を整理してください。ヴェルデ・トレーディングでは、設備条件に応じた製品選定と評価方法についてご相談を承ります。
関連する製品・技術情報
参考資料
本文の［番号］に対応します。製品公称値はメーカー情報に基づき、計算例は仮定条件を明示しています。原稿の資料確認日：2026年9月7日。
［1］U.S. Department of Energy
Replace V-Belts with Notched or Synchronous Belt Drives
Motor Systems Tip Sheet #5, November 2012. 伝動方式、張力、効率計算の考え方。
［2］U.S. Department of Energy
Continuous Energy Improvement in Motor Driven Systems
第8章 pp.8-5〜8-6、8-12. 伝動損失、回転数と仕事点、相似則。
［3］Gates Corporation
Quad-Power 4 公式製品情報
低伸びコード、再張力調整、最大効率、対応プーリに関するメーカー説明。
［4］Gates Corporation
High Performance Belt Drives
pp.6〜7. ノッチ付きVベルトの構造、据付・点検・張力・芯出し。
［5］UE Systems
Bearing Inspection & Lubrication
超音波による軸受状態の監視と基準値の考え方。
本記事は一般的な技術解説です。計算例は仮定条件によるもので、特定設備での効果を保証しません。採用・施工にあたっては、設備と製品の最新仕様および安全上の指示をご確認ください。
