POWERTWIST DRIVE交換作業性
設備をばらさず、その場で交換
リンクを手でつなぎ、現場で必要長さに調整。固定軸間、閉じ込め構造、長さが不明な設備の交換負担を減らします。
- 設備分解が大仕事
- 固定軸間・移動量不足
- 緊急在庫を集約したい
第一候補：POWERTWIST DRIVE
設備条件から選ぶ 高性能Vベルト
交換しやすさ、 伝動効率、耐衝撃。
設備の最優先課題が、選ぶべきベルトを決めます。
POWERTWIST DRIVE、Gates Quad-Power 4/ターミネーター、Gates Predator/プレデターは、それぞれ解決する課題が異なります。
SELECT BY CONDITION設備名より、故障モードと保全損失から選定
QUICK SELECTION
最優先課題から、第一候補を選ぶ
設備名だけでは最適なベルトは決まりません。いま最も大きな停止要因・保全損失から確認します。
GATES Quad-Power 4/ターミネーター連続運転・効率
回り続ける設備の張力と効率を安定
ファン、ブロワ、ポンプ、冷却塔、コンプレッサーへ。張力低下、スリップ、発熱、再張り工数を総合的に抑えます。
- 長時間連続運転
- 張力と効率を維持
- 広い温度環境
第一候補：Quad-Power 4/ターミネーター
GATES Predator/プレデター衝撃・高負荷
衝撃・脈動・高負荷に耐える
破砕、振動、重負荷搬送、木材加工へ。多本掛けで反転・脱落する場合はPowerBandを優先します。
- 急起動・脈動・衝撃
- 多本掛けの横倒れ
- 重負荷搬送
第一候補：Predator/プレデター
30-SECOND FLOW
30秒で分かる選定フロー
同じファンでも、故障モードが違えば第一候補は変わります。
交換時に軸抜き・設備分解・大幅なモータ移動が必要ですか？
YESPOWERTWIST分解せず現場で任意長に作製
急起動・脈動・衝撃、ベルトの反転や脱落が主問題ですか？
YESPredator/プレデター多本掛けはPowerBandを優先
連続運転で、伝動ロス・張力低下・再張り・温度が主問題ですか？
YESQuad-Power 4/ターミネーター張力安定と伝動効率を重視
複数の条件が同時に当てはまりますか？
CHECK優先順位を確認停止損失が最大の条件から判断
分解できないPOWERTWIST
衝撃が寿命を支配Predator/プレデター
連続運転・効率中心Quad-Power 4/ターミネーター
多本掛けで反転Predator PowerBand
APPLICATION GUIDE
用途別・第一候補一覧
通常の第一候補と、推奨が変わる条件を同時に確認できます。
24時間ファン・ブロワ・冷却塔
Quad-Power 4/ターミネーター分解困難 → POWERTWIST反転・強い脈動 → Predator PowerBand
ポンプ・回転式コンプレッサー
Quad-Power 4/ターミネーター固定軸間・閉じ込め構造 → POWERTWIST往復動コンプレッサー
Predator/プレデター脈動が小さく効率優先 → Quad-Power 4/ターミネーター固定軸間・閉じ込め構造
POWERTWIST衝撃が極大 → Predator/プレデターで恒久仕様を再設計破砕・粉砕・振動スクリーン
Predator PowerBand極端な温度条件 → 型式ごとに個別設計一般コンベヤ・ローラーテーブル
Quad-Power 4/ターミネータージャム衝撃 → Predator/プレデター分解困難 → POWERTWIST
多品種長さの緊急在庫
POWERTWIST高出力・高速 → 伝動能力と速度を確認多本掛けの反転・脱落
Predator PowerBand温度・効率優先 → 供給型式を個別確認最終選定は、負荷・回転数・プーリ径・軸間距離・温度・環境・交換作業性を確認して行います。
01 / EXCHANGEABILITY
POWERTWIST DRIVE
交換作業性を最優先するリンクVベルト

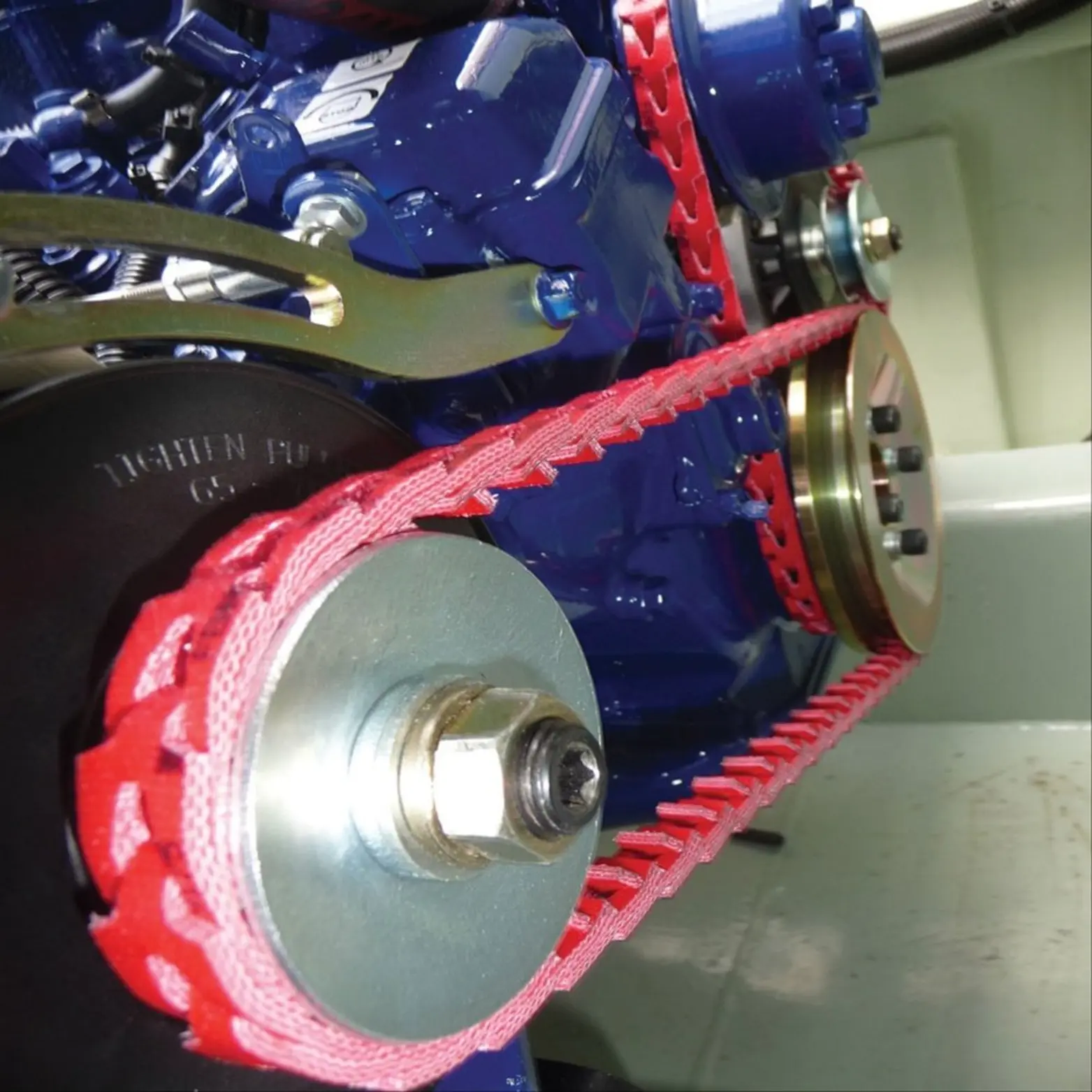

装着例｜POWERTWIST DRIVEを標準Vプーリに装着した駆動部
止める時間より、交換作業の方が長い設備へ。

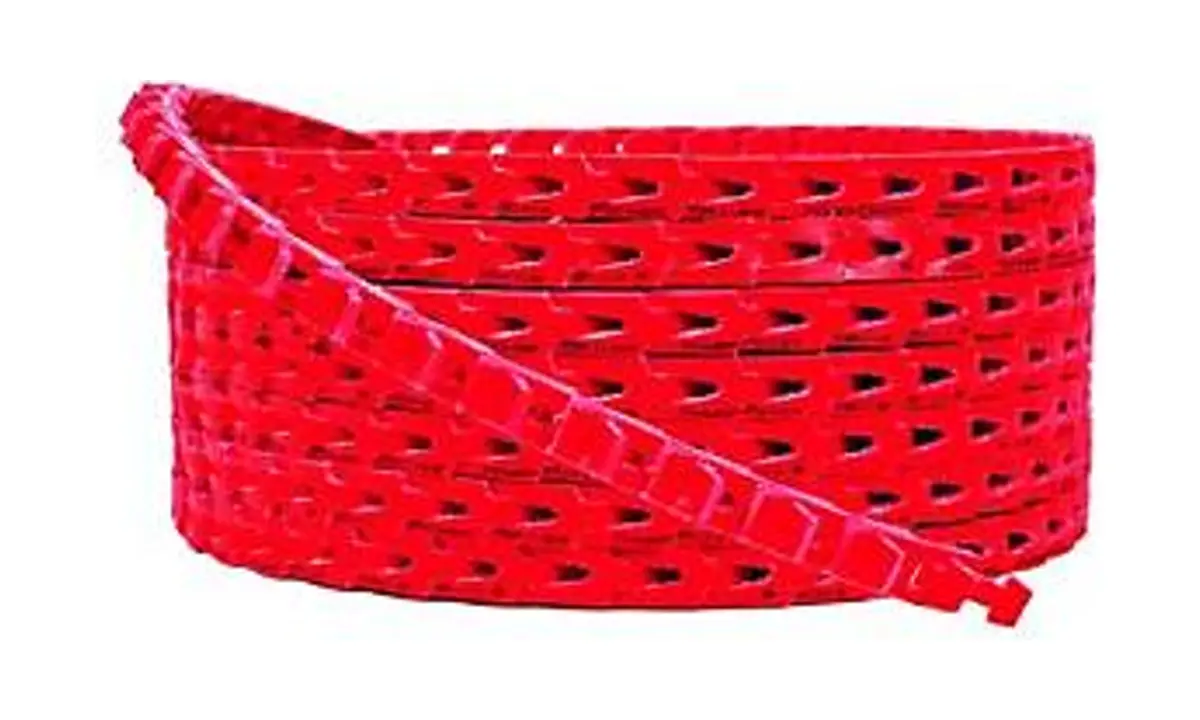

高性能ポリウレタン／ポリエステル複合材のリンクを手で接続し、現場で必要長さに作製。既設標準Vプーリへ転がし込めるため、固定軸間・閉じ込め構造・アクセス困難設備の交換負担を減らします。
こういう設備で第一候補
- 軸・ファン・カップリング周辺を大きく分解する設備
- モータベースの移動量が不足する固定軸間
- 多品種の長さを少ない緊急在庫でカバーしたい工場
- 油・水・摩耗粉による早期劣化が問題となる設備
構造ツイストロック式リンク現場で任意長に作製・再接続
材質PU／ポリエステル複合材油・水・摩耗環境に対応
メーカー公称温度-40〜+116℃実ベルト温度を事前確認
メーカー公称速度上限24.5 m/s最小プーリ径と併せて確認
第一候補にしないケース
最大伝動能力、激しい衝撃、多本掛けの反転・脱落が主目的ならPredator/プレデター。定常連続運転の効率・静電導電性・広温度域を最優先する場合はQuad-Power 4/ターミネーターを優先します。
主価値は高伝動能力ではなく、分解せず装着できることです。02 / CONTINUOUS OPERATIONGATES
GATES

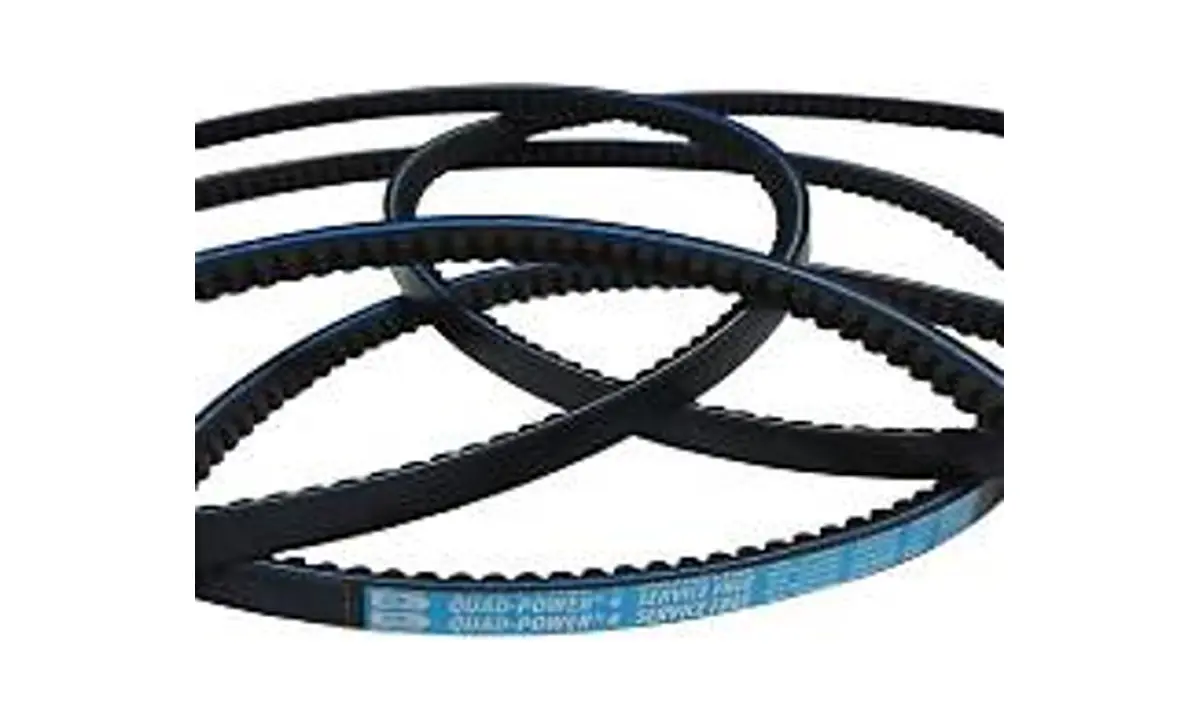

Quad-Power 4/ターミネーター
連続運転・張力安定・高効率の主力Vベルト

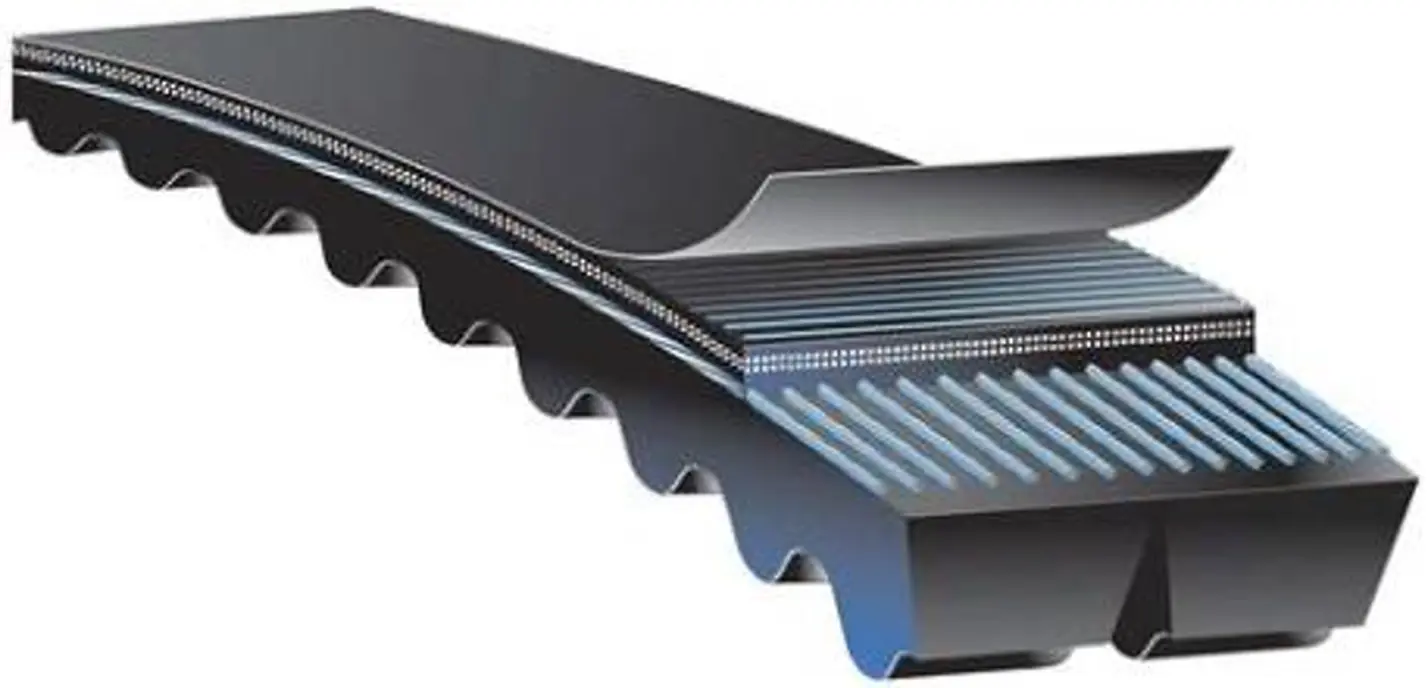

構造図｜GATES Quad-Power 4/ターミネーターの断面構造
回り続ける設備は、張力を安定させて無駄を減らす。
ローエッジ・コグド構造、エチレン系エラストマー、低伸びポリエステル心線により、取付後の張力低下を抑制。連続運転設備のスリップ、発熱、再張り、交換周期を総合的に改善します。
こういう設備で第一候補
- 長時間連続運転のファン・ブロワ・集塵機・冷却塔
- ポンプ・回転式コンプレッサー・空調・冷凍設備
- 再張り回数、発熱、スリップを減らしたい設備
- 高温・低温、油、静電気への配慮が必要な設備
構造ローエッジ・コグド曲げ応力と内部損失を抑制
心線低伸びポリエステル適正施工時は原則再張り不要
メーカー公称温度-57〜+121℃広い温度環境に対応
規格ISO 1813静電導電性の根拠が明確
メーカー公称最大98%
伝動効率。適正設計・適正張力時
標準Gates製品比最大30%
定格能力向上
メーカー試験最大200%
寿命延長。実機寿命を保証しません
第一候補にしないケース
破砕・振動・急起動、多本掛けの反転・脱落など衝撃が寿命を支配する場合はPredator/プレデター。設備分解が最大損失ならPOWERTWISTを優先します。
03 / SHOCK LOAD
GATES Predator/プレデター
衝撃・脈動・高負荷を受ける重負荷Vベルト

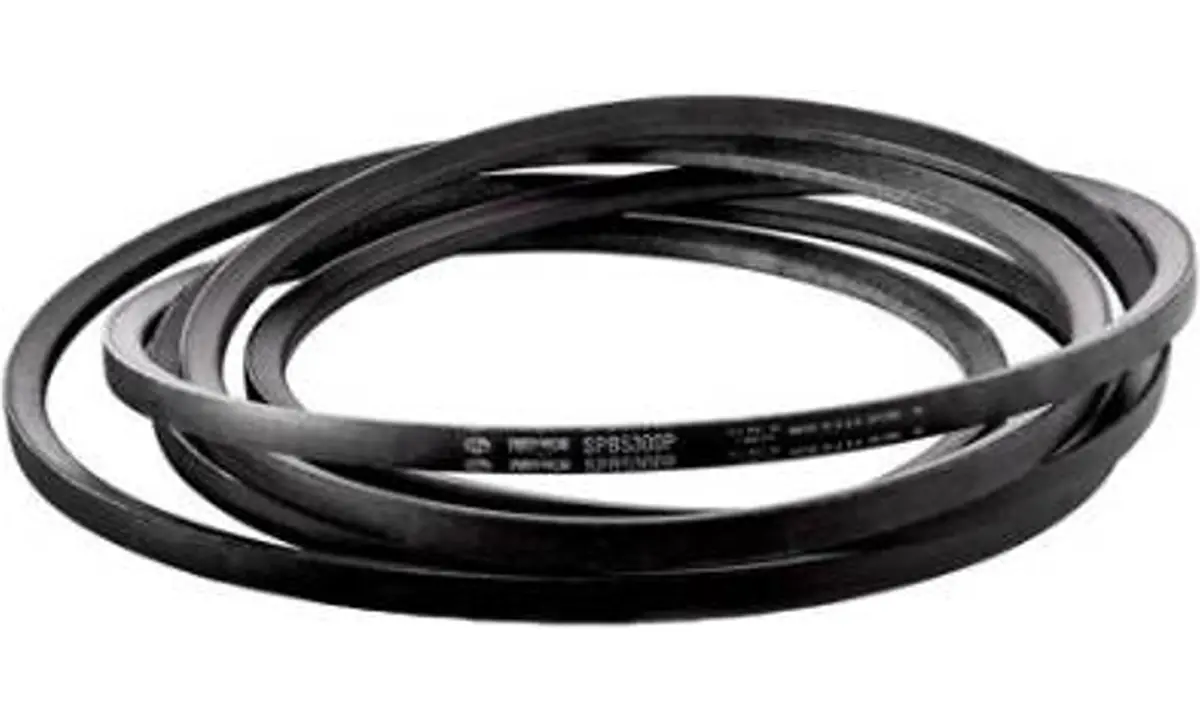

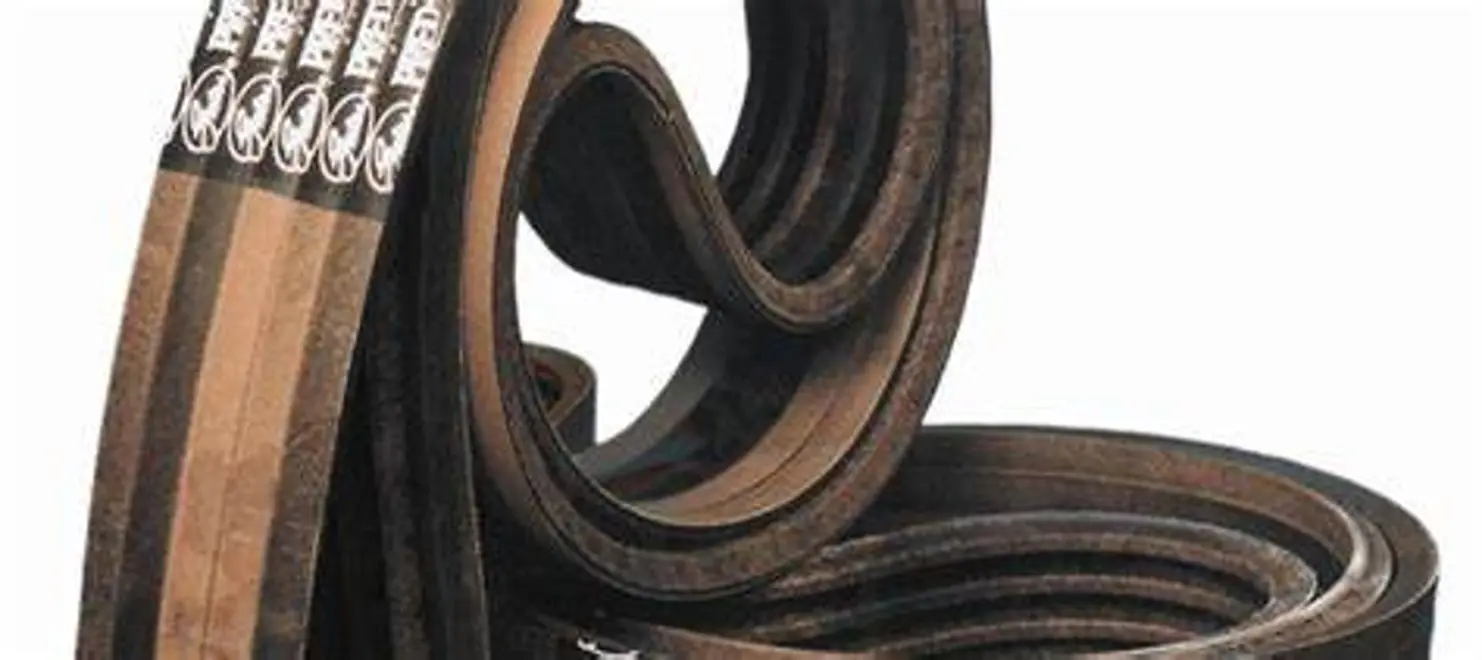

製品例｜GATES Predator/プレデター 重負荷Vベルト
負荷が暴れる設備には、アラミドの強さと横安定性を。
アラミド心線、耐油・耐熱CRコンパウンド、耐摩耗ベアバックカバーにより、急激な負荷変動と過酷環境に対応。多本掛けでばたつく・反転する・外れる設備にはPowerBandを優先します。
こういう設備で第一候補
- 破砕機・粉砕機・シュレッダー・振動スクリーン
- 鉱山・砕石・木材加工・製紙・農業機械
- クレーン・台車・重負荷コンベヤ
- 伸び・滑り・発熱・破断を繰り返す設備
心線アラミド高強度・低伸びで衝撃荷重に対応
カバーベアバック二重帆布耐摩耗・耐突刺し性を向上
側面形状曲面サイドウォール側面摩耗と偏荷重を抑制
多本掛けPowerBand横倒れ・反転・脱落を抑制
SINGLE高負荷・衝撃対応
単体ベルトで重負荷対応が必要
POWERBAND横安定性を優先
反転・脱落・長スパン振動がある
第一候補にしないケース
定常運転のファン・ポンプで効率と広温度域が主目的ならQuad-Power 4/ターミネーター。固定軸間で分解できないことが最大問題ならPOWERTWISTを検討します。
使用温度は供給する断面・型式を個別確認します。AT A GLANCE
3製品の違いを一発比較
比較項目
POWERTWIST
Quad-Power 4/ターミネーター
Predator/プレデター
最大の強み現場で任意長・分解不要張力安定・効率・広温度域衝撃・高負荷・横安定
構造PU／ポリエステル複合リンクローエッジコグ＋低伸び心線CR＋アラミド心線＋PowerBand
伝動能力標準ゴムVベルト同等レベル標準Gates製品比 最大30%向上標準構造比 40%以上向上
温度（公称）-40〜+116℃-57〜+121℃型式ごとに確認
決定的用途固定軸間・閉じ込め・緊急在庫連続運転ファン・ポンプ・HVAC破砕・振動・重負荷搬送
数値はメーカー公称値です。実機性能は設備条件、設計、施工、プーリ状態、張力管理により変わります。
関連する技術コラム｜動力伝達・省エネ
Vベルトの省エネ効果を、正しく評価する。
伝動効率と電力削減率の違い、同じ仕事点での比較、電力・回転数・張力による検証、年間削減額の試算を解説します。製品選定とあわせてご確認ください。
省エネ効果の評価方法を読む →CATALOG / PDF DOWNLOAD
高性能産業用Vベルト 総合カタログ
Quad-Power 4／ターミネーター、Predator／プレデター、POWERTWIST DRIVEの比較・選定から、施工・張力管理、音波式張力計U-550までを収録。
高性能産業用Vベルト 総合カタログ ／ 全22ページ
FAQ
よくあるご質問
製品名を先に決めず、設備条件から判断するための要点です。
ファンやブロワには、どれを選びますか？
定常連続運転ならQuad-Power 4/ターミネーター。設備分解が必要ならPOWERTWIST、反転・脱落があるならPredator PowerBandです。
POWERTWISTは一般Vベルトより強いのですか？
主価値は高伝動能力ではなく、現場で任意長に作製し、分解せず装着できることです。
Quad-Power 4/ターミネーターなら必ず省エネですか？
必ずではありません。滑り、張力、プーリ摩耗、負荷率を確認し、交換前後の測定で評価します。
Predator/プレデターはSingleとPowerBandのどちらですか？
多本掛けの反転・脱落・長スパン振動がある場合はPowerBandを優先します。
「再張り不要」なら点検も不要ですか？
いいえ。初期張力、プーリ摩耗、芯出し、安全カバー、環境の確認は必要です。
TECHNICAL SELECTION
製品名を先に決める必要はありません。
設備写真と運転条件から第一候補を選定します。既設プーリ、張力、回転数、負荷変動まで確認し、停止時間・保全工数・伝動損失の改善につなげます。
一次選定に必要な情報
01設備名・用途
02モータ容量・回転数
03既設ベルト型式・本数
04プーリ径・軸間距離
05負荷状態・現在の問題
06設備全景・損傷部の写真
