執筆：有限会社ヴェルデ・トレーディング｜技術監修：小柳 潤一（代表取締役）｜公開日：2026年9月28日
Vベルトの省エネというと、「標準ベルトを高効率ベルトへ交換する」という話で終わりがちです。しかし、実際の設備では交換時に得られた改善効果を、その後も維持できるかどうかが重要です。
米国GSA（General Services Administration）とNREL（National Renewable Energy Laboratory）のファン実証では、標準VベルトからコグドVベルトや同期ベルトへ変更することで、エネルギー消費の低減が確認されました。一方、2026年のベルト駆動研究では、張力・温度・回転数・振動などの運転条件を組み合わせ、固定しきい値ではなく設備状態に応じて異常兆候を判断する方向へ研究が進んでいます。
これからのVベルト省エネは、「高効率ベルトへ交換する」だけではなく、交換後の状態を数値で追い続けるところまでが一つの技術になります。
この記事の内容
- GSA/NREL実証で確認されたVベルト省エネ効果
- なぜコグドVベルトで損失が減るのか
- 高効率ベルトでも効果が失われる条件
- 省エネを維持する「5つの測定値」
- 固定しきい値から、運転条件に応じた診断へ
- RUL（残存寿命）管理へ進むために必要なこと
- 現場での実践フロー
- まとめ：Vベルトを「消耗品」から「管理できる機械要素」へ
1．GSA/NREL実証で確認されたVベルト省エネ効果
GSAのGreen Proving Groundで公開されているNRELの実証では、デンバーのファン設備を対象に、コグドVベルトと同期ベルトの省エネ性能が評価されました。GSAはこの実証について、両方式で有意な省エネ効果が得られ、単純投資回収は4年未満だったと整理しています。［1］
詳細なNREL報告書では、VAV（Variable Air Volume）ファンにおけるコグドVベルトの省エネ率は、運転周波数に応じて1.2％（60 Hz）～9.3％（15 Hz）でした。低速側で改善幅が大きい結果です。同期ベルトでは同じVAVファンで2.3～20.1％の省エネが報告されています。［2］
ただし、これは2014年にまとめられた特定設備での実証結果です。すべてのファンで同じ削減率になることを意味しません。ファン回転数、運転時間、負荷、プーリ寸法、既設ベルトの状態などによって結果は変化します。
重要なのは「何％下がる製品か」ではなく、交換前後で同じ仕事をしたときに何kW下がったかを確認することです。
GSAの現行ページでも、この実証は「低投資でファンのベルト滑りと曲げ抵抗による損失を低減する技術」として掲載されています。［1］
2．なぜコグドVベルトで損失が減るのか
Vベルトは運転中、プーリへ巻き付き、そこから離れる変形を繰り返します。この際、ゴム材料内部ではヒステリシス損失が生じ、その一部が熱になります。
コグド（ノッチ付き）形状は、ベルトを曲げやすくし、小径プーリへ巻き付く際の曲げ抵抗を低減する方向に働きます。またRaw Edge（生エッジ）構造では、ベルト側面とプーリ溝の接触状態が伝達性能に直接関与します。
GatesはTri-Powerについて、Raw Edge・Molded Notch構造により、ラップドVベルトと比較してエネルギーコストを最大3％低減できると公称しています。これはメーカー公称値であり、実設備における電力削減率を保証する数値ではありません。［3］
省エネ効果を整理すると、主に次の損失低減が関係します。
- ベルトの曲げ変形による内部損失
- ベルトとプーリ間の滑り
- 不適正張力による伝達損失
- プーリ摩耗・芯ずれに伴う不均一接触
3．高効率ベルトでも効果が失われる条件
高効率Vベルトへ更新しても、設備側の状態が悪化すれば、その効率を維持できません。
つまり、Vベルトの省エネは「新品に交換した瞬間の性能」だけでなく、その状態をどれだけ長期間維持できるかで評価する必要があります。
4．省エネを維持する「5つの測定値」
当社では、Vベルト駆動設備の省エネと状態監視を組み合わせる場合、少なくとも次の5項目を同じ運転条件で継続的に確認することが有効だと考えています。
① 入力電力［kW］
省エネ効果を直接確認する基本値です。交換前後で同等の負荷・回転数・風量・圧力などをそろえて比較します。電流値だけでなく、有効電力を確認することが重要です。
② ベルト張力
張力不足は滑り、過張力は軸受負荷増加につながります。感覚的な「張り具合」ではなく、張力計等で数値管理します。
③ 滑り率
駆動側と従動側の回転数を測定し、理論速度比との差を追います。張力・摩耗・負荷状態の変化を捉える補助指標になります。
④ 温度
ベルト・プーリ周辺温度は、過大な摩擦、滑り、曲げ損失などの変化を捉える手掛かりになります。ただし、周囲温度や負荷の影響を受けるため、同じ条件で比較します。
⑤ 振動
芯ずれ、アンバランス、ベルト起因の周期成分、軸受異常などを確認します。ベルトだけでなく、モータ・軸・軸受を含む伝動系全体として評価する必要があります。
入力kW ＋ 張力 ＋ 滑り率 ＋ 温度 ＋ 振動
この5項目を時系列で残すことで、「省エネしたか」だけでなく「省エネ状態を維持できているか」まで確認できます。
5．固定しきい値から、運転条件に応じた診断へ
2026年4月に発表されたGennaらの研究では、ベルト駆動装置について、回転速度、温度、経年・損傷条件などを入力し、振動の分散、平均絶対偏差（MAD）、エネルギー、ゼロ交差率をニューラルネットワークで予測しています。特に分散とMADでは高い相関が得られています。［4］
この研究で重要なのは、単純に「振動が○mm/sを超えたら異常」という固定しきい値だけに頼らず、その設備の速度・温度・運転条件に応じた正常基準を作る方向を示している点です。
例えば同じ振動値でも、高負荷・高温条件では正常範囲であり、低負荷・通常温度では異常兆候である可能性があります。逆に、運転条件の変化による振動上昇を故障と誤判定することもあります。
今後は、ベルト診断でも「一つの数値の絶対値」より、複数の測定値と運転条件を組み合わせた状態判定が重要になります。
6．RUL（残存寿命）管理へ進むために必要なこと
RUL（Remaining Useful Life：残存寿命）は、「あと何時間使えるか」を推定する考え方です。ただし、VベルトのRULを実設備で高精度に求めるには、まだ多くのデータが必要です。
少なくとも、正常時から交換までの期間について、張力、滑り率、温度、振動、負荷、回転数などを継続的に記録し、「どの変化の組み合わせが実際の寿命末期につながったのか」を設備ごとに蓄積する必要があります。
2026年の研究で進んでいるのは、このRUL管理へつながる前段階、すなわち運転条件を考慮した健全状態のモデル化と、正常状態からの逸脱を早期に検出する技術です。［4］
したがって現時点では、「AIがベルト交換日を自動的に正確に決められる」と考えるより、まず設備ごとの基準データを蓄積し、状態基準保全（CBM）を確立することが現実的です。
7．現場での実践フロー
当社が推奨する基本フローは次の通りです。
- 交換前：入力kW、駆動・従動回転数、張力、温度、振動を記録する。
- 施工時：プーリ溝摩耗、芯ずれ、軸受状態を確認し、適正張力で高効率Vベルトを据え付ける。
- 交換後：同じ仕事点で再測定し、実際の電力差を確認する。
- 定期測定：5項目を同一条件・同一測定点で記録し、トレンドを作る。
- 異常時：張力だけを調整して終わらず、プーリ、軸受、芯ずれ、負荷変化まで原因を確認する。
この方法なら、省エネ効果と保全状態を別々に管理するのではなく、一つのデータ体系として扱うことができます。
安全上の注意：張力測定・調整・芯出しは、設備を停止し、動力遮断および誤起動防止を確認して実施してください。運転中の回転数・温度・振動測定は、安全カバーを維持し、設備メーカーおよび事業所の安全手順を優先してください。
8．まとめ：Vベルトを「消耗品」から「管理できる機械要素」へ
GSA/NRELの実証が示したように、Vベルトの構造変更だけでも、省エネにつながる設備は存在します。しかし、その改善効果を長期間維持するには、交換後の張力、滑り、温度、振動、入力電力を継続して確認する必要があります。
高効率ベルトへの更新
＋
入力電力・張力・滑り率・温度・振動の見える化
＋
状態基準保全（CBM）
↓
将来的なRUL管理・予知保全
ヴェルデ・トレーディングでは、Vベルトの製品選定だけでなく、張力管理、振動・超音波診断、潤滑状態、軸受状態まで含め、動力伝達設備を一つのシステムとして評価することを重視しています。
「ベルトを交換する保全」から、「設備の状態を数値で管理する保全」へ。
関連する技術記事・製品情報
参考資料・出典
確認日：2026年9月28日。メーカー公称値と第三者実証・学術研究を区別して記載しています。
［1］U.S. General Services Administration (GSA)
Fan Belts: Synchronous and Cogged
GSA Green Proving Ground。NRELによるファン実証と、単純投資回収4年未満という評価を参照。
［2］National Renewable Energy Laboratory (NREL)
Synchronous and Cogged Belt Evaluation
VAVファンにおけるコグドVベルトの1.2～9.3％省エネ等を参照。特定設備での実証値であり一般保証値ではない。
［3］Gates Corporation
Tri-Power™ Features + Benefits
Raw Edge・Molded Notch構造、ラップドベルト比でエネルギーコスト最大3％低減というメーカー公称値を参照。
［4］Genna, S., Moretti, P. & Almonti, D.
Artificial neural networks for predictive maintenance: fault prediction in belt drive systems
The International Journal of Advanced Manufacturing Technology 144, 4177–4193 (2026)。回転速度・温度・経年／損傷条件と振動特徴量の予測、動的しきい値の考え方を参照。
本記事は一般的な技術解説です。省エネ率・寿命・診断性能は設備条件、運転条件、施工状態、測定方法によって変化します。採用・施工・診断にあたっては、設備および製品メーカーの最新仕様と安全上の指示をご確認ください。

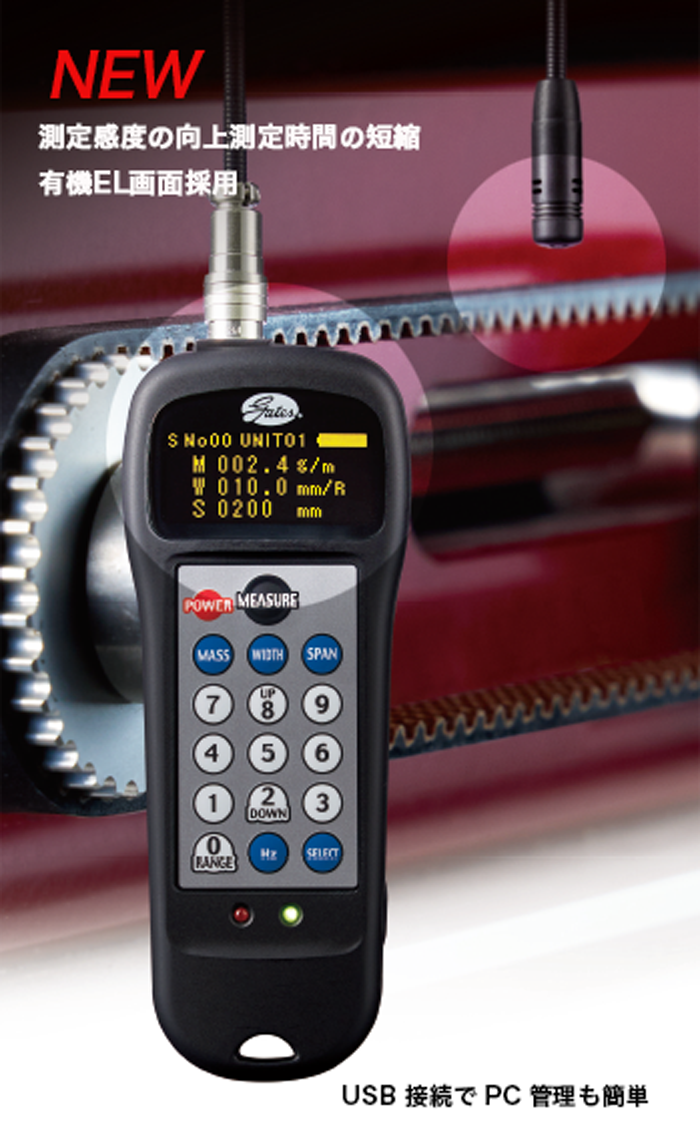

参考：ベルト張力の数値管理に用いる測定機器の一例
ベルト張力を定量管理する方法の一例として、音波式張力計があります。Gates Unitta U-550は、ベルトを弾いた際の固有振動数を検出し、単位質量・幅・スパン長から張力値を算出する方式です。ここでは特定製品の推奨ではなく、張力を感覚ではなく数値で管理する手段の一例として掲載します。
画像出典：ゲイツ・ユニッタ・アジア株式会社 公式製品情報
